सोल्डरिंग मशीन धातु हैंडल अर्ध स्वचालित छोटी सोल्डरिंग मशीन

सोल्डरिंग मशीन धातु हैंडल अर्ध स्वचालित छोटी सोल्डरिंग मशीन

1बढ़ी हुई स्थायित्व और गर्मी प्रतिरोध

• धातु हैंडल निर्माण:
  • आमतौर पर गर्मी प्रतिरोधी मिश्र धातुओं (जैसे, एल्यूमीनियम या स्टेनलेस स्टील) या तांबे से थर्मल इन्सुलेशन परतों के साथ निर्मित, यह सुनिश्चित करते हुए किः
    • दीर्घायु: प्लास्टिक के हैंडल के विपरीत, जो समय के साथ बिगड़ सकते हैं, बिना विकृत या पिघलने के बार-बार उच्च तापमान के उपयोग का सामना करते हैं।
    • थर्मल स्थिरता: ऑपरेटर के हाथ में गर्मी के हस्तांतरण को कम से कम करता है, यहां तक कि 350-400°C पर लंबे समय तक मिलाप के दौरान भी।
• आवेदन: औद्योगिक सेटिंग्स या भारी शुल्क उपयोग के लिए आदर्श जहां बड़े घटकों (जैसे, शक्ति प्रतिरोध, कनेक्टर) की लगातार मिलाप की आवश्यकता होती है।

2सटीकता और एर्गोनोमिक डिजाइन

• नियंत्रण के लिए वजन संतुलन:
  • धातु के हैंडल में अक्सर संतुलित वजन वितरण (150~300 ग्राम) होता है, जिससे ऑपरेटरों को सूक्ष्म मिलाप के लिए महत्वपूर्ण सटीक टिप पोजिशनिंग के लिए स्थिर हाथ आंदोलनों को बनाए रखने की अनुमति मिलती है (जैसे,0201 SMD या ठीक-पीच आईसी).
• स्लिप न करने वाली पकड़:
  • बनावट वाली धातु की सतहें या रबरयुक्त ओवरले स्लिप को रोकती हैं, कंपन को कम करती हैं और नाजुक कार्यों के दौरान सटीकता में सुधार करती हैं।
• थकान कम होती है:
  • एर्गोनोमिक समोच्च हाथ पकड़ पैटर्न से मेल खाते हैं, बुनियादी प्लास्टिक-हैंडल आयरन की तुलना में 8+ घंटे की शिफ्ट के दौरान तनाव को कम करते हैं।

3. कुशल गर्मी हस्तांतरण और तापमान नियंत्रण

• ऊष्मा चालकता:
  • धातु के हैंडल (विशेष रूप से तांबा) हीटिंग तत्व से सिर तक तेजी से गर्मी हस्तांतरण की सुविधा,तेजी से गर्म होने के समय (10~20 सेकंड से 300 डिग्री सेल्सियस तक) और मिलाप के दौरान बेहतर थर्मल रिकवरी की अनुमति देता है.
• पीआईडी तापमान विनियमन:
  • एकीकृत पीआईडी नियंत्रक धातु के हैंडल के साथ भी, ± 1 ̊ 5 °C के भीतर टिप तापमान बनाए रखते हैं, जो सीएमओएस चिप्स या लचीले पीसीबी जैसे घटकों के अधिक ताप को रोकते हैं।

4. अर्ध-स्वचालित मिलाप दक्षता

• ऑटोमैटिक सोल्डर फीडिंग:
  • मोटर चालित फीडर्स पैर पेडल या हाथ स्विच के माध्यम से ±0.1 मिमी की सटीकता के साथ सॉल्डर तार (0.5~1.2 मिमी व्यास) वितरित करते हैं, जिससे एक हाथ से तार हेरफेर की आवश्यकता समाप्त हो जाती है।
  • उदाहरण: 100 छेद-थ्रू-होल घटकों को सोल्डरिंग करने में अर्ध-स्वचालित मशीन के साथ 20 मिनट लगते हैं जबकि मैन्युअल रूप से 40 मिनट लगते हैं, जिससे श्रम में 50% की कमी आती है।
• प्रोग्राम करने योग्य पैरामीटर:
  • डिजिटल मॉडल विभिन्न कार्यों के लिए प्रीसेट को बचाने की अनुमति देते हैं (उदाहरण के लिए, 1 मिमी सॉल्डर फीड के साथ 320 °C पर एसएमडी सोल्डरिंग; 2 मिमी फीड के साथ 350 °C पर थ्रू-होल), सेटअप समय को कम करना।

5बहुमुखी प्रतिभा के लिए कॉम्पैक्ट आकार

• बेंच-टॉप-फ्रेंडली डिज़ाइन:
  • छोटा आकार कारक (30 सेमी 50 सेमी चौड़ाई) मरम्मत स्टेशनों, प्रोटोटाइपिंग प्रयोगशालाओं या छोटी उत्पादन लाइनों के संकीर्ण कार्यक्षेत्र में फिट बैठता है।
• पोर्टेबल:
  • 5 से 10 किलोग्राम वजन की मशीन को कार्यस्थलों के बीच स्थानांतरित किया जा सकता है, जो मोबाइल मरम्मत सेवाओं या साझा कार्यशाला वातावरण के लिए आदर्श है।

6लागत-प्रभावशीलता और स्केलेबिलिटी

• किफायती स्वचालन:
  • $300 से $1,500, अर्ध-स्वचालित छोटी मशीनें पूरी तरह से स्वचालित प्रणालियों की कार्यक्षमता का 70~80% 1/5 लागत पर प्रदान करती हैं, जो छोटे से मध्यम व्यवसायों के लिए उपयुक्त हैं।
• कम रखरखाव:
  • धातु के घटकों (हैंडल्स, टिप्स) का जीवनकाल लंबा होता है (6-12 महीने प्लास्टिक के लिए 3-6 महीने के मुकाबले), जिससे प्रतिस्थापन लागत कम होती है।

7सुरक्षा और ईएसडी अनुपालन

• ईएसडी सुरक्षा के लिए आधार:
  • इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) को रोकने के लिए धातु के हैंडल को ग्राउंड किया जा सकता है, जो माइक्रोप्रोसेसर जैसे संवेदनशील घटकों (ईएसडी सुरक्षा <109 ओम) को मिलाप करने के लिए महत्वपूर्ण है।
• थर्मल सुरक्षा विशेषताएं:
  • ऑटो-स्लीप मोड (दो मिनट के निष्क्रिय रहने के बाद 150 डिग्री सेल्सियस तक ठंडा होता है) और ऑटो-ऑफ (30 मिनट के बाद बंद हो जाता है) टिप ओवरहीटिंग और आग के जोखिम को रोकता है।

8विभिन्न अनुप्रयोगों के अनुकूल

• घटक बहुमुखी प्रतिभा:
  • पार-छेद घटकों (डीआईपी आईसी, कनेक्टर्स), एसएमडी (0603?? 1206) और विषम-रूप के भागों (हीट सिंक) को विनिमेय धातु के सिरों (चिसल, शंकु, सुई) के माध्यम से समर्थन करता है।
• सोल्डरिंग मोड:
  • स्पॉट सोल्डरिंग: सटीक बिंदु जोड़ों के लिए (उदाहरण के लिए, तार के तार) ।
  • ड्रैग सोल्डरिंग: निरंतर सीमों के लिए (जैसे, SMD प्रतिरोध सरणी) ।

9शिक्षा और प्रशिक्षण लाभ

• कौशल वृद्धि:
  • धातु से चलने वाली अर्ध-स्वचालित मशीनें दोहराए जाने वाले कार्यों (सोल्डर फीडिंग) को स्वचालित करके उचित सोल्डरिंग तकनीक (टिप कोण, ठहराव समय) सिखाती हैं, जो तकनीकी स्कूलों या नए तकनीशियनों के लिए आदर्श है।
• त्रुटि को कम करना:
  • नए ऑपरेटर कुछ ही घंटों में 95% जोड़ों की गुणवत्ता प्राप्त कर सकते हैं, जबकि मैन्युअल सॉल्डरिंग के लिए इसी तरह की सटीकता प्राप्त करने के लिए हफ्तों का अभ्यास करना आवश्यक है।

10उद्योग अनुपालन और गुणवत्ता नियंत्रण

• पता लगाने योग्य प्रक्रियाएं:
  • डिजिटल मॉडल गुणवत्ता दस्तावेज के लिए तापमान, सोल्डर फीड लंबाई और चक्र समय रिकॉर्ड करते हैं, जो आईपीसी-ए-610 (इलेक्ट्रॉनिक्स असेंबली) या आईएसओ 9001 जैसे मानकों को पूरा करते हैं।
• निरंतर संयुक्त गुणवत्ता:
  • धातु के हैंडल की थर्मल स्थिरता ऑटोमोटिव, मेडिकल या एयरोस्पेस इलेक्ट्रॉनिक्स के लिए महत्वपूर्ण, <0.5% दोष दर के साथ समान मिलाप जोड़ों को सुनिश्चित करती है।

उत्पाद पैरामीटरः

उत्पाद का वर्णन:

यह अर्ध-स्वचालित वेल्डिंग मशीन इलेक्ट्रॉनिक्स विनिर्माण उद्योग के लिए कुशल और सटीक वेल्डिंग समाधान लाने के लिए उन्नत तकनीक और उत्कृष्ट शिल्प कौशल को जोड़ती है।यह एक बुद्धिमान तापमान नियंत्रण प्रणाली का उपयोग करता है, जो स्थिर और विश्वसनीय मिलाप संयुक्त गुणवत्ता सुनिश्चित करने के लिए सटीक रूप से मिलाप तापमान को नियंत्रित कर सकते हैं।यह आसानी से सही वेल्डिंग प्राप्त करने के लिए संचालित किया जा सकता है.

इसका अनूठा टिन खिलाउने यंत्र उत्तम ढंग से बनाया गया है और टिन खिला देने की गति समान और स्थिर है, जिसे विभिन्न आवश्यकताओं के अनुसार लचीलापन से समायोजित किया जा सकता है।ऑपरेशन इंटरफ़ेस सरल और सहज है, उपयोग करने में आसान है, और यहां तक कि शुरुआती भी ऑपरेशन कौशल में जल्दी से महारत हासिल कर सकते हैं।यह लंबे समय तक उच्च तीव्रता वाले काम में उत्कृष्ट प्रदर्शन बनाए रख सकता है.

अर्ध-स्वचालित मिलाप मशीन का व्यापक रूप से इलेक्ट्रॉनिक असेंबली, विद्युत रखरखाव, संचार उपकरण निर्माण और अन्य क्षेत्रों में उपयोग किया जाता है,जो उद्यमों को उत्पादन दक्षता में सुधार के लिए मजबूत समर्थन प्रदान करता है, लागत को कम करने और उत्पाद की गुणवत्ता में सुधार। हमारे ब्रांड का चयन, पेशेवर और गुणवत्ता का चयन करना है।

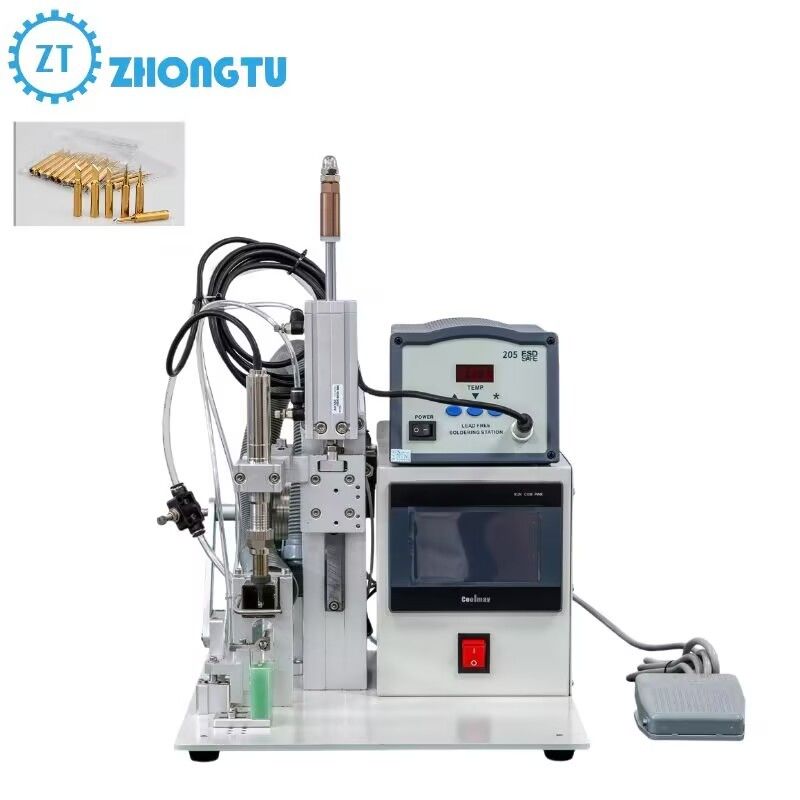

विस्तृत तस्वीरें:
