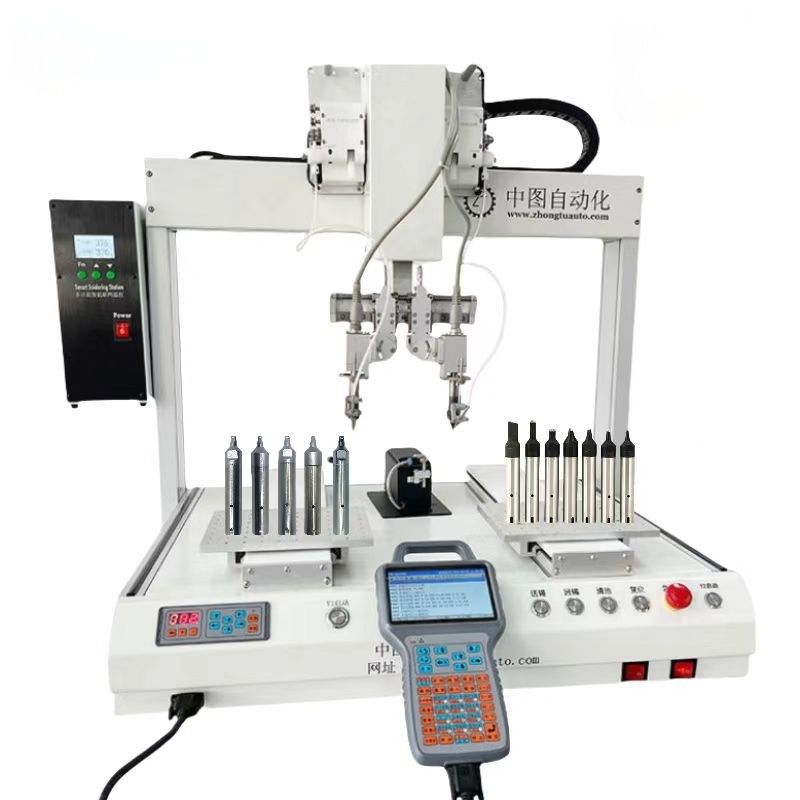

डबल प्लेटफार्म ऑटोमैटिक सोल्डरिंग मशीन 360 डिग्री डेस्कटॉप सोल्डरिंग रोबोट

हाई स्पीड डबल प्लेटफ़ॉर्म स्वचालित सोल्डरिंग मशीन 4 एक्सिस 360 डिग्री उच्च गुणवत्ता वाला डेस्कटॉप सोल्डरिंग रोबोट

1. यह कैसे काम करता है

स्वचालित सोल्डरिंग मशीन मुख्य रूप से प्रोग्राम के माध्यम से मैनिपुलेटर की गति को नियंत्रित करती है ताकि यह पूर्व निर्धारित प्रक्षेपवक्र और मापदंडों के अनुसार सोल्डर कर सके। उसी समय, सोल्डरिंग सिस्टम में स्वचालित टिन फीडिंग तंत्र निर्धारित मापदंडों के अनुसार सोल्डर तार को सोल्डरिंग स्थिति में सटीक रूप से पहुंचाएगा, और तापमान नियंत्रण प्रणाली यह सुनिश्चित करती है कि सोल्डरिंग की गुणवत्ता और प्रभाव सुनिश्चित करने के लिए सोल्डरिंग आयरन टिप सही तापमान पर रहे।

2. मुख्य घटक

- सोल्डरिंग सिस्टम.

-स्वचालित टिन फीडिंग तंत्र: अधिक या कम फीडिंग से बचने के लिए प्रत्येक फीडिंग की स्थिरता सुनिश्चित करने के लिए टिन फीडिंग की गति और मात्रा को सटीक रूप से नियंत्रित करें।

-तापमान नियंत्रण, हीटिंग बॉडी: उचित सोल्डरिंग तापमान तक पहुंचने के लिए सोल्डरिंग आयरन हेड को गर्म करने के लिए जिम्मेदार। तापमान नियंत्रण प्रणाली तापमान की स्थिरता सुनिश्चित करने के लिए वास्तविक समय में तापमान की निगरानी और नियंत्रण कर सकती है और वेल्डिंग की गुणवत्ता को प्रभावित करने के लिए तापमान को बहुत अधिक या बहुत कम होने से रोक सकती है।

-सोल्डरिंग आयरन टिप: यह सोल्डर के सीधे संपर्क में होता है, गर्मी को तार में स्थानांतरित करता है, इसे पिघलाता है और सोल्डर के साथ सोल्डर जोड़ बनाता है। सोल्डरिंग आयरन टिप की सामग्री और आकार सोल्डरिंग के प्रभाव और गुणवत्ता को प्रभावित करेगा, और विभिन्न सोल्डरिंग कार्यों के लिए उपयुक्त सोल्डरिंग आयरन टिप के चयन की आवश्यकता होती है।

-मैकेनिकल आर्म: आमतौर पर कई जोड़ों और अक्षों से बना होता है, यह त्रि-आयामी अंतरिक्ष में लचीले ढंग से चलने में सक्षम होता है और सोल्डरिंग आयरन टिप को सोल्डरिंग स्थिति में सटीक रूप से ले जाता है। रोबोट बांह की गति सटीकता और गति सोल्डरिंग मशीन की कार्य कुशलता और वेल्डिंग गुणवत्ता निर्धारित करती है।

3. उत्पाद विशेषताएँ

-उच्च परिशुद्धता सोल्डरिंग

-उन्नत गति नियंत्रण प्रणाली और सटीक सेंसर को अपनाते हुए, यह माइक्रोन-स्तर की स्थिति सटीकता प्राप्त कर सकता है, सोल्डरिंग जोड़ों की स्थिति और आयामी सटीकता सुनिश्चित करने के लिए सोल्डरिंग तार को निर्दिष्ट स्थिति में सटीक रूप से पहुंचा सकता है।

-तापमान नियंत्रण प्रणाली का उच्च परिशुद्धता नियंत्रण वेल्डिंग तापमान को एक छोटी उतार-चढ़ाव सीमा के भीतर रखता है, जिससे तापमान परिवर्तन के कारण झूठी वेल्डिंग और रिसाव जैसे वेल्डिंग दोषों से बचा जा सकता है।

-कुशल उत्पादन

-तेज सोल्डरिंग गति, मैनुअल सोल्डरिंग की तुलना में, बड़ी संख्या में सोल्डरिंग कार्य कम समय में पूरा किया जा सकता है। उदाहरण के लिए, कुछ स्वचालित सोल्डरिंग मशीनों की औसत वेल्डिंग गति 60-120 सेंटीमीटर प्रति मिनट तक पहुंच सकती है, जो मैन्युअल सोल्डरिंग की तुलना में बहुत अधिक है।

-थकान, आराम और अन्य कारकों से प्रभावित हुए बिना 24 घंटे तक लगातार काम कर सकते हैं, जो उत्पादन क्षमता में काफी सुधार करता है और बड़े पैमाने पर उत्पादन की जरूरतों को पूरा करता है।

-बहुक्रियाशीलता

-वेल्ड सीम के विभिन्न प्रकारों और आकारों की वेल्डिंग आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की वेल्डिंग विधियों, जैसे स्पॉट वेल्डिंग, ड्रैग वेल्डिंग (पुल वेल्डिंग), राउंड वेल्डिंग, स्ट्रेट वेल्डिंग, शेप्ड वेल्डिंग आदि का समर्थन करता है।

-स्वचालित सफाई फ़ंक्शन के साथ, टिप को साफ रखने और टिन स्लैग के संचय को कम करने के लिए सोल्डरिंग आयरन टिप को नियमित रूप से साफ किया जा सकता है, जिससे वेल्डिंग की गुणवत्ता और स्थिरता में सुधार होता है और टिप की सेवा जीवन का विस्तार होता है।

- संचालित करने में आसान

-अक्सर सहज ज्ञान युक्त मानव-मशीन इंटरफ़ेस, अनुकूल संचालन इंटरफ़ेस से सुसज्जित, ऑपरेटर आसानी से टच स्क्रीन या बटन के माध्यम से वेल्डिंग पैरामीटर सेट कर सकता है, प्रोग्राम को संपादित कर सकता है और उपकरण चलने की स्थिति की निगरानी कर सकता है।

-सरल प्रोग्रामिंग, कुछ सोल्डरिंग मशीनें ग्राफिकल प्रोग्रामिंग का समर्थन करती हैं, ऑपरेटर जटिल प्रोग्रामिंग ज्ञान की आवश्यकता के बिना, ड्रैग एंड ड्रॉप, ड्राइंग आदि के माध्यम से सोल्डरिंग प्रोग्राम जल्दी से उत्पन्न कर सकते हैं।

-नमनीयता और अनुकूलनीयता

-विभिन्न वेल्डिंग भागों और उत्पादन आवश्यकताओं के अनुसार जल्दी से समायोजित और स्विच किया जा सकता है। विभिन्न फिक्स्चर और टांका लगाने वाले लोहे की युक्तियों को बदलने के साथ-साथ प्रोग्राम मापदंडों को समायोजित करके, इसे विभिन्न आकारों, आकृतियों और सामग्रियों के वेल्डिंग कार्यों के लिए अनुकूलित किया जा सकता है।

-स्वचालित उत्पादन प्रक्रिया के निर्बाध कनेक्शन का एहसास करने और संपूर्ण उत्पादन प्रणाली की दक्षता और स्वचालन में सुधार करने के लिए अन्य स्वचालित उपकरणों और उत्पादन लाइनों के साथ एकीकृत किया जा सकता है।

4. आवेदन का दायरा

स्वचालित सोल्डरिंग मशीन का व्यापक रूप से इलेक्ट्रॉनिक्स, विद्युत उपकरणों, संचार, ऑटोमोटिव, एयरोस्पेस और अन्य उद्योगों में उपयोग किया जाता है, जो विभिन्न प्रकार के इलेक्ट्रॉनिक घटकों, सर्किट बोर्ड, तारों और केबलों, कनेक्टर्स और अन्य उत्पादों वेल्डिंग पर लागू होता है। उदाहरण के लिए।

-इलेक्ट्रॉनिक्स उद्योग: सेल फोन, कंप्यूटर, टैबलेट पीसी और अन्य इलेक्ट्रॉनिक उत्पाद, जैसे मदरबोर्ड, डिस्प्ले, बैटरी और वेल्डिंग के अन्य घटक; सेमीकंडक्टर उत्पाद, जैसे एलएसआई, आईसी, हाइब्रिड आईसी, सीएसपी, बीजीए, आदि वेल्डिंग।

-घरेलू उपकरण उद्योग: टीवी सेट, वॉशिंग मशीन, रेफ्रिजरेटर, एयर कंडीशनर और अन्य घरेलू उपकरण, सर्किट बोर्ड, कनेक्टिंग वायर वेल्डिंग।

-ऑटोमोटिव उद्योग:ऑटोमोटिव वेल्डिंग

उत्पाद पैरामीटर:

विशिष्टता:
