उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ZT
प्रमाणन: CE, ISO, RoHS
मॉडल संख्या: जेडटी-एचएक्सजे4411-02
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 3600-3800/SET
पैकेजिंग विवरण: लकड़ी का डिब्बा
प्रसव के समय: 15-25 दिन
आपूर्ति की क्षमता: 100सेट/माह
उत्पाद का नाम: |
स्वचालित सोल्डरिंग मशीन |
आवेदन: |
इलेक्ट्रिकल और इलेक्ट्रॉनिक्स उद्योग, प्रकाश उद्योग, ऑटो उद्योग |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
प्रमुख घटक: |
पीएलसी, मोटर |
वोल्टेज: |
एसी 110~230V |
मौजूदा: |
5A |
परिवहन पैकेज: |
लकड़ी का डिब्बा |
विनिर्देश: |
100*78*85सेमी |
ट्रेडमार्क: |
ZT |
उत्पत्ति: |
शेन्ज़ेन, गुआंग्डोंग, चीन |
आपूर्ति की क्षमता: |
1000 |
मॉडल नं.: |
जेडटी-एचएक्सजे4411-02 |
उत्पाद का नाम: |
स्वचालित सोल्डरिंग मशीन |
आवेदन: |
इलेक्ट्रिकल और इलेक्ट्रॉनिक्स उद्योग, प्रकाश उद्योग, ऑटो उद्योग |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
प्रमुख घटक: |
पीएलसी, मोटर |
वोल्टेज: |
एसी 110~230V |
मौजूदा: |
5A |
परिवहन पैकेज: |
लकड़ी का डिब्बा |
विनिर्देश: |
100*78*85सेमी |
ट्रेडमार्क: |
ZT |
उत्पत्ति: |
शेन्ज़ेन, गुआंग्डोंग, चीन |
आपूर्ति की क्षमता: |
1000 |
मॉडल नं.: |
जेडटी-एचएक्सजे4411-02 |

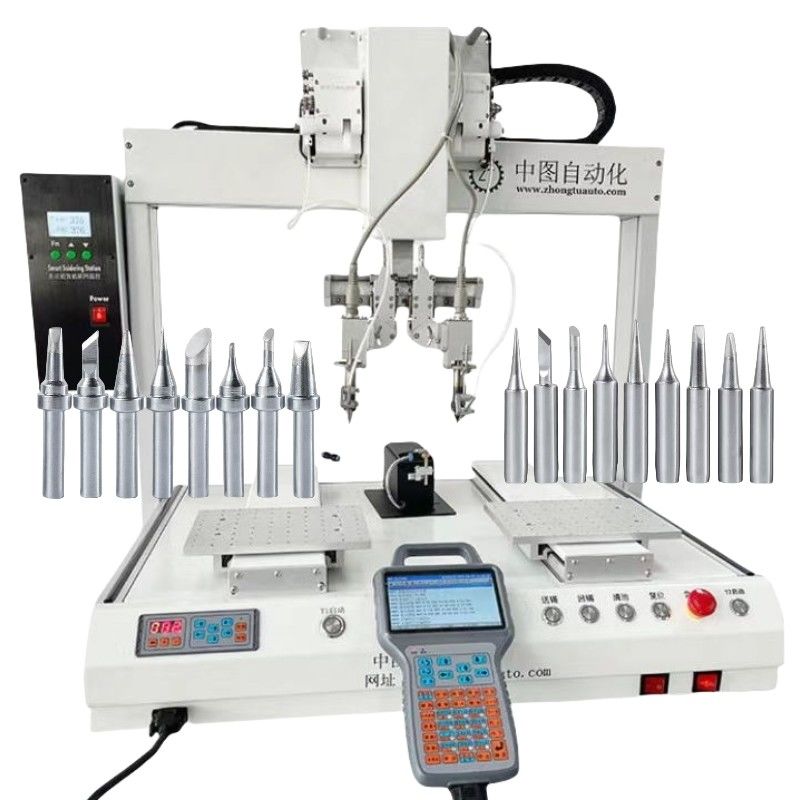

मोटर वाहन उद्योग के लिए छोटी स्वचालित मिलाप मशीन ZT-HXJ4411-02 सस्ती कीमत पर
उत्पाद पैरामीटरः
|
नामः
|
ऑटोमैटिक सोल्डरिंग रोबोट
|
उत्पत्ति का स्थान:
|
शेन्ज़ेन, चीन
|
|
|
लागू उद्योग:
|
विनिर्माण संयंत्र, एसएमटी, डीआईपी
|
मुख्य बिक्री बिंदुः
|
स्वचालित
|
|
|
वीडियो आउटगोइंग-निरीक्षणः
|
प्रदान किया गया
|
वजन (किग्रा):
|
85 किलो
|
|
|
विपणन प्रकार:
|
नया उत्पाद 2024
|
वोल्टेजः
|
220/110V 50~60 हर्ट्ज
|
|
|
वारंटी अवधिः
|
1 हाँ
|
आयाम:
|
1000*750*850 मिमी
|
|
|
मुख्य घटकों की गारंटीः
|
3 वर्ष
|
सोल्डरिंग वायर:
|
0.6~1.5 मिमी के सॉल्डर तार
|
|
|
मुख्य घटक:
|
पीएलसी
|
तापमान सटीकता
|
±3°
|
|
|
शक्तिः
|
680W
|
सोल्डर की फ़ीडिंग स्पीड
|
1~50mm/s
|
|
|
वर्तमानः
|
5A
|
बार-बार सटीकता
|
±0.02 मिमी
|
|
|
मॉडल
|
ZT-HXJ041R
|
ZT-HXJ441-R
|
ZT-HXJ4411-02
|
ZT-HXJ4411-02R
|
फिक्स्चरअनुकूलन
|
|
सोल्डर पावर
|
200W
|
200/400W 600W
|
200/400W
|
200/400/600W
|
आवश्यकता
|
|
हीटिंग तापमान सीमा
|
0-550oC
|
||||
|
मशीन अक्ष संख्या
|
4अक्ष
|
4अक्ष
|
4अक्ष
|
5अक्ष
|
अधिकतम गति
|
|
एक्स अक्ष
|
400 मिमी
|
400 मिमी
|
400 मिमी
|
400 मिमी/2X
|
600 मिमी/सेकंड
|
|
Y अक्ष
|
300 मिमी
|
300 मिमी/2Y
|
300 मिमी/2Y
|
300 मिमी/2Y
|
600 मिमी/सेकंड
|
|
Z अक्ष
|
100 मिमी
|
100 मिमी
|
100 मिमी
|
100 मिमी
|
400 मिमी/सेकंड
|
|
आर अक्ष
|
360°
|
360°
|
0
|
360°
|
±0.05° त्रुटि
|
|
तापमान त्रुटियां
|
±2°
|
||||
|
टिन वायर व्यास
|
φ0.6 मिमी-1.5 मिमी
|
||||
|
शिक्षण फ़ाइल क्षमता
|
256MB, 999 फ़ाइलों तक, एकल फ़ाइल 1000 अंक तक
|
||||
|
वायु दबाव
|
4-5 किलोग्राम/सेमी2
|
||||
|
वजन ((किग्रा)
|
58 किलोग्राम
|
68 किलो
|
75 किलो
|
85 किलो
|
अनुकूलित
|
|
आकार ((मिमी)
|
600*750*850
|
800*750*850
|
850*750*850
|
1000*750*850
|
आदेश पर
|
1यह कैसे काम करता है
स्वचालित मिलाप मशीन मुख्य रूप से कार्यक्रम के माध्यम से manipulator के आंदोलन को नियंत्रित करती है, ताकि यह पूर्व निर्धारित प्रक्षेपवक्र और मापदंडों के अनुसार मिलाप कर सके।स्वयंचलित टिन खिलाया तंत्र में मिलाप प्रणाली सटीक रूप से सेट मापदंडों के अनुसार वेल्डिंग स्थिति के लिए मिलाप तार ले जाएगा, और तापमान नियंत्रण प्रणाली यह सुनिश्चित करती है कि मिलाप लोहे के सिर को मिलाप की गुणवत्ता और प्रभाव सुनिश्चित करने के लिए उचित तापमान पर रखा जाए।
2मुख्य घटक
• सोल्डरिंग प्रणाली:
• स्वचालित टिन फ़ीडिंग तंत्रः यह प्रत्येक टिन फ़ीडिंग की स्थिरता सुनिश्चित करने और बहुत अधिक या बहुत कम टिन की स्थिति से बचने के लिए टिन फ़ीडिंग की गति और मात्रा को सटीक रूप से नियंत्रित कर सकता है।
• तापमान नियंत्रण, हीटिंग बॉडीः वेल्डिंग लोहे के सिर को गर्म करने के लिए जिम्मेदार है, ताकि यह उपयुक्त वेल्डिंग तापमान तक पहुंच सके।तापमान नियंत्रण प्रणाली वास्तविक समय में तापमान की निगरानी और नियंत्रण कर सकती है, तापमान की स्थिरता सुनिश्चित करता है, और बहुत अधिक या बहुत कम तापमान से वेल्डिंग गुणवत्ता को प्रभावित होने से रोकता है।
• सोल्डरिंग आयरन सिरः सोल्डरिंग के प्रत्यक्ष संपर्क में, गर्मी सोल्डरिंग तार में स्थानांतरित हो जाती है, ताकि यह पिघल सके और सोल्डरिंग के साथ एक सोल्डरिंग जोड़ बना सके।वेल्डिंग लोहे के सिर की सामग्री और आकार वेल्डिंग के प्रभाव और गुणवत्ता को प्रभावित करेगा, और विभिन्न वेल्डिंग कार्यों के लिए सही लोहे के सिर का चयन करने की आवश्यकता है।
• रोबोटिक आर्मः आमतौर पर कई जोड़ों और धुरी से बना होता है, जो तीन आयामी अंतरिक्ष में लचीली गति करने में सक्षम होता है, वेल्डिंग की स्थिति में वेल्डिंग टिप को सटीक रूप से स्थानांतरित करता है।रोबोट बांह की गति और गति से ही वेल्डिंग मशीन की कार्य कुशलता और वेल्डिंग गुणवत्ता निर्धारित होती है.
3उत्पाद की विशेषताएं
• उच्च परिशुद्धता वेल्डिंग
• उन्नत गति नियंत्रण प्रणाली और सटीक सेंसर के साथ, यह माइक्रोन स्तर की स्थिति सटीकता प्राप्त कर सकता है, सटीक रूप से निर्दिष्ट स्थिति में पट्टा तार भेज सकता है,और पट्टा संयुक्त की स्थिति और आयामी सटीकता सुनिश्चित.
• तापमान नियंत्रण प्रणाली के उच्च सटीक नियंत्रण से तापमान परिवर्तन के कारण होने वाली वेल्डिंग दोषों से बचने के लिए वेल्डिंग तापमान को बहुत कम उतार-चढ़ाव सीमा के भीतर रखा जाता है,जैसे आभासी वेल्डिंग, अनुपलब्ध वेल्डिंग आदि।
• कुशल उत्पादन
• मैन्युअल वेल्डिंग की तुलना में तेजी से वेल्डिंग की गति से बड़ी संख्या में वेल्डिंग कार्य कम समय में पूरे हो सकते हैं।कुछ स्वचालित मिलाप मशीनों की औसत वेल्डिंग गति 60-120 सेमी प्रति मिनट तक पहुंच सकती है, जो मैन्युअल वेल्डिंग की गति से बहुत अधिक है।
• थकान, आराम और अन्य कारकों से प्रभावित नहीं होकर 24 घंटे लगातार काम कर सकता है, बड़े पैमाने पर उत्पादन की जरूरतों को पूरा करने के लिए उत्पादन दक्षता में काफी सुधार करता है।
• बहुमुखी प्रतिभा
• विभिन्न प्रकार की वेल्डिंग विधियों का समर्थन करता है, जैसे स्पॉट वेल्डिंग, ड्रैग वेल्डिंग (पुल वेल्डिंग), गोल वेल्डिंग, सीधी वेल्डिंग, प्रोफाइल वेल्डिंग आदि।विभिन्न प्रकार और वेल्ड के आकार की वेल्डिंग जरूरतों को पूरा करने के लिए.
• स्वतः सफाई कार्य के साथ, मिलाप लोहे के सिर को नियमित रूप से साफ किया जा सकता है, मिलाप लोहे के सिर की सफाई बनाए रखें, टिन स्लैग के संचय को कम करें,इस प्रकार वेल्डिंग गुणवत्ता और स्थिरता में सुधार, और मिलाप लोहे के सिर की सेवा जीवन को बढ़ाता है।
• प्रयोग में आसान
• आम तौर पर सहज ज्ञान युक्त मानव-मशीन इंटरफ़ेस, अनुकूल संचालन इंटरफ़ेस से लैस, ऑपरेटर आसानी से वेल्डिंग पैरामीटर सेट कर सकते हैं,टच स्क्रीन या बटन के माध्यम से प्रक्रियाओं को संपादित करें और उपकरणों के संचालन की स्थिति की निगरानी करें.
• सरल प्रोग्रामिंग, कुछ सोल्डरिंग मशीनें ग्राफिक प्रोग्रामिंग का समर्थन करती हैं, ऑपरेटर जल्दी से ड्रैग, ड्राइंग और अन्य तरीकों से वेल्डिंग प्रक्रियाओं को उत्पन्न कर सकता है,जटिल प्रोग्रामिंग ज्ञान के बिना.
• लचीलापन और अनुकूलन क्षमता
• विभिन्न वेल्ड पार्ट्स और उत्पादन आवश्यकताओं के अनुसार जल्दी से समायोजित और स्विच किया जा सकता है। विभिन्न क्लैंप और सोल्डरिंग टिप्स को बदलकर, साथ ही साथ प्रोग्राम पैरामीटर को समायोजित करके,यह विभिन्न आकारों के वेल्डिंग कार्य के लिए अनुकूलित करने के लिए संभव है, आकार और सामग्री।
• Can be integrated with other automation equipment and production lines to achieve seamless connection of automated production processes and improve the efficiency and automation of the entire production system.
4. आवेदन का दायरा
स्वचालित मिलाप मशीन का व्यापक रूप से इलेक्ट्रॉनिक्स, विद्युत उपकरणों, संचार, ऑटोमोटिव, एयरोस्पेस और अन्य उद्योगों में उपयोग किया जाता है, जो सभी प्रकार के इलेक्ट्रॉनिक घटकों के लिए उपयुक्त है,सर्किट बोर्ड, तारों और केबलों, कनेक्टरों और अन्य उत्पादों का वेल्डिंग। उदाहरण के लिएः
• इलेक्ट्रॉनिक्स उद्योगः मोबाइल फोन, कंप्यूटर, टैबलेट और अन्य इलेक्ट्रॉनिक उत्पादों के मदरबोर्ड, डिस्प्ले, बैटरी और अन्य घटकों का वेल्डिंग;अर्धचालक उत्पादों जैसे कि एलएसआई का वेल्डिंगआईसी, हाइब्रिड आईसी, सीएसपी, बीजीए आदि।
• घरेलू उपकरण उद्योग: सर्किट बोर्डों का वेल्डिंग और टीवी, वाशिंग मशीन, रेफ्रिजरेटर और एयर कंडीशनर जैसे घरेलू उपकरणों के कनेक्शन के तार।
• ऑटोमोबाइल उद्योग: ऑटोमोबाइल इलेक्ट्रॉनिक घटकों का वेल्डिंग, ऑटोमोबाइल वायरिंग हार्नेस, इंजन नियंत्रण प्रणाली आदि।
• प्रकाश उद्योग: एलईडी लैंप के मोती, लैंप बेल्ट, लैंप आदि का वेल्डिंग।
विस्तृत तस्वीरें:
हमारी सेवाएं:
|
पूर्व-बिक्री
|
बिक्री में |
बिक्री के बाद |
|
1उत्पाद का परिचय,
2तकनीकी संचार, 3दूरस्थ परामर्श सेवा।
|
1उत्पाद दिखाएं,
2. उत्पाद का उपयोग करने के बारे में विस्तार से समझाएं। 3- ग्राहकों द्वारा उठाए गए प्रश्नों का उत्तर दें। |
1. समर्थन वीडियो सेवा.
2.सभी उपकरणों की गारंटी 1 वर्ष के लिए है;
3. गाइड रेल/मोटर/नियंत्रण भागों की गारंटी 3 के लिए हैवर्षों से।
|
1. हम कौन हैं?
हम गुआंग्डोंग, चीन में स्थित हैं, 2015 से शुरू करते हैं, हमारे कार्यालय में कुल लगभग 11-50 लोग हैं।
2. हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
बड़े पैमाने पर उत्पादन से पहले हमेशा एक पूर्व उत्पादन नमूना; शिपमेंट से पहले हमेशा अंतिम निरीक्षण;
3आप हमसे क्या खरीद सकते हैं?
सोल्डरिंग मशीन, सटीक स्पॉट वेल्डिंग मशीन, गोंद डिस्पेंसर, स्क्रू मशीन
4. आप अन्य आपूर्तिकर्ताओं से नहीं बल्कि हमसे क्यों खरीदें?
अत्यधिक पेशेवर सेवा और उच्च प्रदर्शन लेकिन प्रतिस्पर्धी मूल्य वाले सामान प्रदान करने के लिए कौशल के साथ, ग्राहक की सफलता हमारी अपनी सफलता है।
5. हम क्या सेवाएं प्रदान कर सकते हैं?
स्वीकार्य वितरण शर्तेंः एफओबी,सीआईएफ,एक्सडब्ल्यू,एफसीए,सीपीटी; स्वीकार्य भुगतान मुद्राः अमरीकी डालर,यूरो,एचकेडी,सीएनवाई; स्वीकार्य भुगतान प्रकारः टी/टी,पेपैल,नकद;
6.उत्पाद के लिए आपकी वारंटी क्या है? आप इसे कैसे करते हैं?
हम यूनिट मशीन के लिए 1 वर्ष की वारंटी और मुख्य बोर्ड के लिए 3 वर्ष की वारंटी प्रदान करते हैं। अधिक जानकारी के लिए कृपया मुझसे संपर्क करें।
7.क्या मैं आपसे नमूने खरीद सकता हूँ?
हाँ! आप हमारी श्रेष्ठ गुणवत्ता और सेवा का परीक्षण करने के लिए नमूना आदेश रखने के लिए स्वागत कर रहे हैं।
8.आप सिर्फ व्यापार कंपनी या कारखाने हैं?
हम 2015 के बाद से स्वचालन मशीन के लिए पेशेवर निर्माता हैं।
