Shenzhen Zhongtu Automation Technology Co., Ltd. weideng0516@126.com 86-0755-2975-2717
उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ZT
प्रमाणन: CE, ISO, RoHS
मॉडल संख्या: जेडटी-एचएक्सजे441-आर
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 3100-3500/SET
पैकेजिंग विवरण: लकड़ी का डिब्बा
प्रसव के समय: 15-30 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 100सेट/माह
उत्पाद का नाम: |
स्वचालित सोल्डरिंग मशीन |
मॉडल नं.: |
जेडटी-एचएक्सजे441-आर |
आवेदन: |
इलेक्ट्रिकल और इलेक्ट्रॉनिक्स उद्योग, प्रकाश उद्योग, ऑटो उद्योग |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
प्रमुख घटक: |
पीएलसी, मोटर |
वोल्टेज: |
एसी 110~230V |
मौजूदा: |
5A |
परिवहन पैकेज: |
लकड़ी का डिब्बा |
विनिर्देश: |
80*78*85सेमी |
ट्रेडमार्क: |
ZT |
उत्पत्ति: |
शेन्ज़ेन, गुआंग्डोंग, चीन |
आपूर्ति की क्षमता: |
1000 |
सोल्डर तार व्यास: |
0.5, 0.6, 0.8, 1.0, 1.2मिमी |
वायु स्रोत: |
0.4-0.6MPa |
सोल्डरिंग स्टेशन का आकार: |
400x300x200मिमी |
सोल्डर रॉबर्ट: |
पीसीबी के लिए सोल्डरिंग रॉबर्ट |
मॉडल: |
एस5331आरवी |
रंग: |
सफेद |
गर्म करने वाला तत्व: |
चीनी मिट्टी |
आयाम: |
820 x 600 x 800 मिमी (चौड़ाई x गहराई x ऊंचाई) |
संपादन मोड: |
शिक्षण पेंडेंट |
Xyz रेंज: |
X400*Y:400*Z100मिमी |
परिचयाीलन की रेंज: |
X500* Y1/300*Y2/300*Z100मिमी |
वजन: |
5 किलो |
सोल्डरिंग आयरन टिप सामग्री: |
तांबा |
सोल्डरिंग गति: |
एडजस्टेबल |
इलेक्ट्रॉनिक पुर्ज़े: |
इलेक्ट्रॉनिक स्वचालित सोल्डर मशीन |
उत्पाद का नाम: |
स्वचालित सोल्डरिंग मशीन |
मॉडल नं.: |
जेडटी-एचएक्सजे441-आर |
आवेदन: |
इलेक्ट्रिकल और इलेक्ट्रॉनिक्स उद्योग, प्रकाश उद्योग, ऑटो उद्योग |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
प्रमुख घटक: |
पीएलसी, मोटर |
वोल्टेज: |
एसी 110~230V |
मौजूदा: |
5A |
परिवहन पैकेज: |
लकड़ी का डिब्बा |
विनिर्देश: |
80*78*85सेमी |
ट्रेडमार्क: |
ZT |
उत्पत्ति: |
शेन्ज़ेन, गुआंग्डोंग, चीन |
आपूर्ति की क्षमता: |
1000 |
सोल्डर तार व्यास: |
0.5, 0.6, 0.8, 1.0, 1.2मिमी |
वायु स्रोत: |
0.4-0.6MPa |
सोल्डरिंग स्टेशन का आकार: |
400x300x200मिमी |
सोल्डर रॉबर्ट: |
पीसीबी के लिए सोल्डरिंग रॉबर्ट |
मॉडल: |
एस5331आरवी |
रंग: |
सफेद |
गर्म करने वाला तत्व: |
चीनी मिट्टी |
आयाम: |
820 x 600 x 800 मिमी (चौड़ाई x गहराई x ऊंचाई) |
संपादन मोड: |
शिक्षण पेंडेंट |
Xyz रेंज: |
X400*Y:400*Z100मिमी |
परिचयाीलन की रेंज: |
X500* Y1/300*Y2/300*Z100मिमी |
वजन: |
5 किलो |
सोल्डरिंग आयरन टिप सामग्री: |
तांबा |
सोल्डरिंग गति: |
एडजस्टेबल |
इलेक्ट्रॉनिक पुर्ज़े: |
इलेक्ट्रॉनिक स्वचालित सोल्डर मशीन |

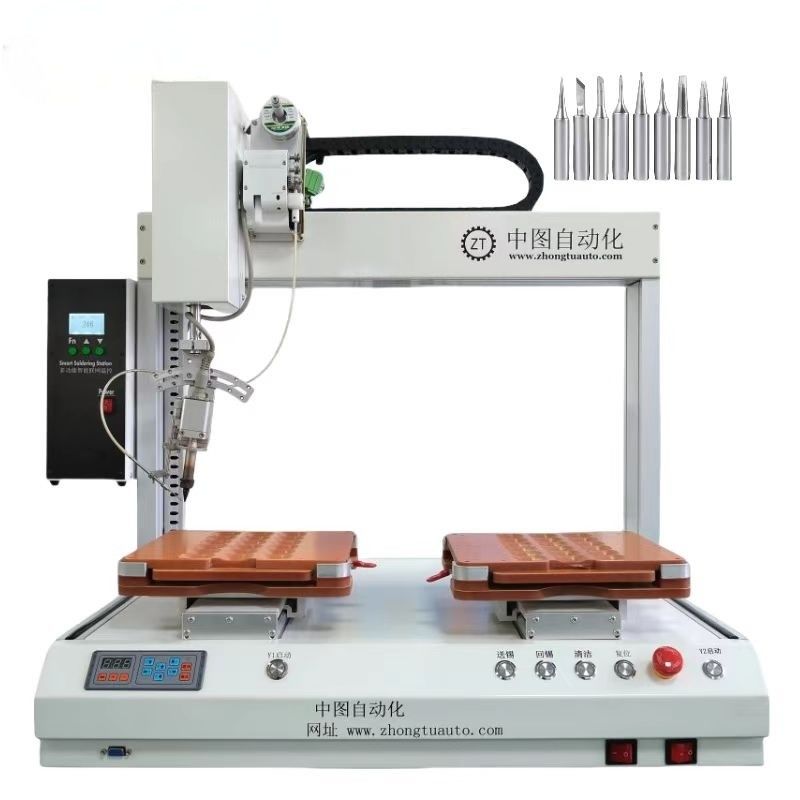

जेडटी ऑटोमोटिव ग्रेड ऑटोमैटिक सोल्डरिंग मशीन -सटीकता स्थायित्व से मिलती है
स्वचालित मिलाप मशीन के कार्य सिद्धांत में मुख्य रूप से निम्नलिखित प्रमुख भाग शामिल हैंः
1टिन फ़ीडिंग सिस्टम:
• टिन फीडिंग तंत्रः आमतौर पर टिन फीडिंग मोटर, टिन फीडिंग रोलर और टिन वायर कंडक्ट से बना होता है। टिन फीडिंग मोटर टिन फीडिंग रोलर को घूमने के लिए बिजली प्रदान करता है।जब रोलर घुमाया जाता है, टिन के तार को टिन के तार रोल से बाहर निकाला जाता है और टिन के तार गाइड के माध्यम से सटीक रूप से मिलाप लोहे के सिर की स्थिति में पहुंचाया जाता है।
• टिन फीडिंग कंट्रोल: ऑटोमैटिक सोल्डरिंग मशीन की कंट्रोल सिस्टम पूर्व निर्धारित प्रक्रियाओं और मापदंडों के अनुसार टिन फीडिंग की गति, लंबाई और समय को सटीक रूप से नियंत्रित करेगी।उदाहरण के लिए, स्पॉट वेल्डिंग में, केवल एक छोटी मात्रा में टिन वायर ले जाने के लिए आवश्यक हो सकता है; ड्रैग वेल्डिंग के मामले में, निरंतर और स्थिर टिन फ़ीडिंग की आवश्यकता होती है।
2हीटिंग सिस्टम:
• हीटिंग बॉडीः हीटिंग बॉडी के उत्पादन का मुख्य घटक है, सामान्य हीटिंग बॉडी में सिरेमिक हीटिंग कोर, हाई-फ्रीक्वेंसी हीटिंग कोर आदि होते हैं।हीटिंग बॉडी विद्युत ऊर्जा को ताप ऊर्जा में परिवर्तित करती है, जिससे मिलाप लोहे का सिर तेजी से गर्म हो जाता है।
• तापमान नियंत्रणः वेल्डिंग की गुणवत्ता और स्थिरता सुनिश्चित करने के लिए, पूरी तरह से स्वचालित वेल्डिंग मशीन एक सटीक तापमान नियंत्रण प्रणाली से लैस है।प्रणाली आमतौर पर तापमान सेंसर से बना होता है, तापमान नियंत्रण सर्किट और नियंत्रक। तापमान सेंसर वास्तविक समय में मिलाप लोहे के सिर के तापमान की निगरानी करता है, और नियंत्रक को तापमान संकेत फीडबैक करता है।पूर्व निर्धारित तापमान मूल्य और प्रतिक्रिया तापमान संकेत के अनुसार, नियंत्रक तापमान नियंत्रण सर्किट के माध्यम से हीटिंग बॉडी की शक्ति को समायोजित करता है, ताकि मिलाप लोहे के सिर का तापमान सेट रेंज में रखा जाए।
3मोटर प्रणाली:
• रोबोटिक बांह या प्लेटफार्म:पूरी तरह से स्वचालित मिलाप मशीन की गति प्रणाली लोहे के सिर और पूर्व निर्धारित प्रक्षेपवक्र और स्थिति के अनुसार चलाने के लिए टिन खिला तंत्र चलाने के लिए जिम्मेदार है. दो आम गति प्रणाली हैंः रोबोटिक आर्म और टेबल। रोबोटिक आर्म त्रि-आयामी अंतरिक्ष में स्वतंत्र आंदोलन का एहसास कर सकता है और इसमें उच्च लचीलापन है, जो जटिल वेल्डिंग कार्यों के लिए उपयुक्त है।मंच आमतौर पर एक विमान में ले जाया जाता है और सरल सीधे या घुमावदार वेल्डिंग के लिए उपयुक्त है.
• गति नियंत्रण: गति प्रणाली का नियंत्रण एक विशेष गति नियंत्रक या नियंत्रण प्रणाली द्वारा किया जाता है। ऑपरेटर वेल्डिंग प्रक्षेपवक्र, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गतिनिवास समय और अन्य गति मापदंडों को प्रोग्रामिंग या पैरामीटर सेट करकेइन मापदंडों के अनुसार, मोशन कंट्रोलर वेल्डिंग की सटीकता और स्थिरता सुनिश्चित करने के लिए रोबोट बांह या प्लेटफॉर्म की गति को सटीक रूप से नियंत्रित करता है।
4वेल्डिंग प्रक्रियाः
• गीलापन और फैलाव: जब लोहे के सिर का तापमान उचित वेल्डिंग तापमान तक पहुंच जाता है,टिन फ़ीडिंग सिस्टम टिन के तार को मिलाप लोहे के सिर के सिर तक पहुंचाता है, और टिन के तार तेजी से लोहे के सिर की गर्मी के नीचे पिघल जाता है, एक तरल मिलाप बन जाता है। तरल मिलाप, प्रवाह की कार्रवाई के तहत,वेल्डेड करने के लिए धातु की सतह गीला और धातु की सतह पर फैल जाएगाप्रवाह का कार्य मुख्यतः धातु की सतह पर ऑक्साइड को हटाना, मिलाप की सतह तनाव को कम करना और मिलाप की गीलापन और तरलता में सुधार करना है।
• धातुकर्म बंधन: मिलाप के प्रसार के साथ, मिलाप और वेल्डेड धातु के बीच धातुकर्म प्रतिक्रियाएं होती हैं, जो इंटरमेटलिक यौगिकों का गठन करती हैं,ताकि पट्टा और धातु के बीच ठोस बंधन प्राप्त हो सकेजब मिलाप ठंडा हो जाता है और ठोस हो जाता है, तो एक विश्वसनीय वेल्ड प्वाइंट बन जाता है।
5नियंत्रण प्रणाली:
• मुख्य नियंत्रण इकाई: स्वचालित मिलाप मशीन का मस्तिष्क, जो विभिन्न प्रणालियों के काम का समन्वय और नियंत्रण करने के लिए जिम्मेदार है।मुख्य नियंत्रण इकाई तापमान सेंसर से प्रतिक्रिया संकेत प्राप्त, गति सेंसर आदि, और पूर्व निर्धारित कार्यक्रमों और मापदंडों के अनुसार नियंत्रण कमांड जारी करता है ताकि टिन फ़ीडिंग सिस्टम, हीटिंग सिस्टम और गति प्रणाली के काम को नियंत्रित किया जा सके।
• मानव-मशीन इंटरफ़ेसः ऑपरेटर के लिए एक सुविधाजनक ऑपरेशन इंटरफ़ेस प्रदान करता है। ऑपरेटर वेल्डिंग मापदंडों को सेट कर सकता है, वेल्डिंग प्रक्रिया को शुरू या रोक सकता है,और मानव-मशीन इंटरफ़ेस के माध्यम से वेल्डिंग स्थिति की निगरानीमानव-मशीन इंटरफ़ेस आमतौर पर टच स्क्रीन, बटन और अन्य तरीकों को अपनाता है, संचालित करना आसान है।
उत्पाद पैरामीटरः
|
नामः
|
ऑटोमैटिक सोल्डरिंग रोबोट
|
उत्पत्ति का स्थान:
|
शेन्ज़ेन, चीन
|
|
|
लागू उद्योग:
|
विनिर्माण संयंत्र, एसएमटी, डीआईपी
|
मुख्य बिक्री बिंदुः
|
स्वचालित
|
|
|
वीडियो आउटगोइंग-निरीक्षणः
|
प्रदान किया गया
|
वजन (किग्रा):
|
65 किलो
|
|
|
विपणन प्रकार:
|
नया उत्पाद 2024
|
वोल्टेजः
|
220/110V 50~60 हर्ट्ज
|
|
|
वारंटी अवधिः
|
1 हाँ
|
आयाम:
|
850*750*850 मिमी
|
|
|
मुख्य घटकों की गारंटीः
|
3 वर्ष
|
सोल्डरिंग वायर:
|
0.6~1.5 मिमी के सॉल्डर तार
|
|
|
मुख्य घटक:
|
पीएलसी
|
तापमान सटीकता
|
±3°
|
|
|
शक्तिः
|
680W
|
सोल्डर की फ़ीडिंग स्पीड
|
1~50mm/s
|
|
|
वर्तमानः
|
5A
|
बार-बार सटीकता
|
±0.02 मिमी
|
|
|
मॉडल
|
ZT-HXJ041R
|
ZT-HXJ441-R
|
ZT-HXJ4411-02
|
ZT-HXJ4411-02R
|
फिक्स्चरअनुकूलन
|
|
सोल्डर पावर
|
200W
|
200/400W 600W
|
200/400W
|
200/400/600W
|
आवश्यकता
|
|
हीटिंग तापमान सीमा
|
0-550oC
|
||||
|
मशीन अक्ष संख्या
|
4अक्ष
|
4अक्ष
|
4अक्ष
|
5अक्ष
|
अधिकतम गति
|
|
एक्स अक्ष
|
400 मिमी
|
400 मिमी
|
400 मिमी
|
400 मिमी/2X
|
600 मिमी/सेकंड
|
|
Y अक्ष
|
300 मिमी
|
300 मिमी/2Y
|
300 मिमी/2Y
|
300 मिमी/2Y
|
600 मिमी/सेकंड
|
|
Z अक्ष
|
100 मिमी
|
100 मिमी
|
100 मिमी
|
100 मिमी
|
400 मिमी/सेकंड
|
|
आर अक्ष
|
360°
|
360°
|
0
|
360°
|
±0.05° त्रुटि
|
|
तापमान त्रुटियां
|
±2°
|
||||
|
टिन वायर व्यास
|
φ0.6 मिमी-1.5 मिमी
|
||||
|
शिक्षण फ़ाइल क्षमता
|
256MB, 999 फ़ाइलों तक, एकल फ़ाइल 1000 अंक तक
|
||||
|
वायु दबाव
|
4-5 किलोग्राम/सेमी2
|
||||
|
वजन ((किग्रा)
|
58 किलोग्राम
|
68 किलो
|
75 किलो
|
85 किलो
|
अनुकूलित
|
|
आकार ((मिमी)
|
600*750*850
|
800*750*850
|
850*750*850
|
1000*750*850
|
आदेश पर
|
विस्तृत तस्वीरें:
हमारे लाभः
हमारी सेवाएं:
|
पूर्व-बिक्री
|
बिक्री में |
बिक्री के बाद |
|
1उत्पाद का परिचय,
2तकनीकी संचार, 3दूरस्थ परामर्श सेवा।
|
1उत्पाद दिखाएं,
2. उत्पाद का उपयोग करने के बारे में विस्तार से समझाएं। 3- ग्राहकों द्वारा उठाए गए प्रश्नों का उत्तर दें। |
1. समर्थन वीडियो सेवा.
2.सभी उपकरणों की गारंटी 1 वर्ष के लिए है;
3. गाइड रेल/मोटर/नियंत्रण भागों की गारंटी 3 के लिए हैवर्षों से।
|
1. हम कौन हैं?
हम गुआंग्डोंग, चीन में स्थित हैं, 2015 से शुरू करते हैं, हमारे कार्यालय में कुल 50-200 लोग हैं।
2. हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
बड़े पैमाने पर उत्पादन से पहले हमेशा एक पूर्व उत्पादन नमूना; शिपमेंट से पहले हमेशा अंतिम निरीक्षण;
3. आप हमसे क्या खरीद सकते हैं?
सोल्डरिंग मशीन, सटीक स्पॉट वेल्डिंग मशीन, गोंद डिस्पेंसर, स्क्रू मशीन
4. आप अन्य आपूर्तिकर्ताओं से नहीं बल्कि हमसे क्यों खरीदें?
अत्यधिक पेशेवर सेवा और उच्च प्रदर्शन लेकिन प्रतिस्पर्धी मूल्य वाले सामान प्रदान करने के लिए कौशल के साथ, ग्राहक की सफलता हमारी अपनी सफलता है।
5. हम क्या सेवाएं प्रदान कर सकते हैं?
स्वीकार्य वितरण शर्तेंः एफओबी,सीआईएफ,एक्सडब्ल्यू,एफसीए,सीपीटी; स्वीकार्य भुगतान मुद्राः अमरीकी डालर,यूरो,एचकेडी,सीएनवाई; स्वीकार्य भुगतान प्रकारः टी/टी,पेपैल,नकद;
6.उत्पाद के लिए आपकी वारंटी क्या है? आप इसे कैसे करते हैं?
हम यूनिट मशीन के लिए 1 वर्ष की वारंटी और मुख्य बोर्ड के लिए 3 वर्ष की वारंटी प्रदान करते हैं। अधिक जानकारी के लिए कृपया मुझसे संपर्क करें।
7.क्या मैं आपसे नमूने खरीद सकता हूँ?
हाँ! आप हमारी श्रेष्ठ गुणवत्ता और सेवा का परीक्षण करने के लिए नमूना आदेश रखने के लिए स्वागत कर रहे हैं।
8.आप सिर्फ व्यापार कंपनी या कारखाने हैं?
हम 2015 के बाद से स्वचालन मशीन के लिए पेशेवर निर्माता हैं।
